  1. @matteo392 ho visto che sei partito in quarta e quindi mi sento in dovere di tirarti l freno, ovviamente scherzo ma volgio farti capire bene quello che cercavo di dirti. per un principainte non è mai buono cmabiare pezzi "a caso" solo perche sono fatti male, i pezzi vanno cambiati solo quando sei piu' che sicuro che quel componente ti causa un problema e sai attraverso la tua esperienza che facendo la scelta X lo risolverai, nel tuo caso il 90% dei problemi sono dati dal fatto che hai poca esperienza, il restante 10% è dato dalla qualita' pessima della macchina.... se la stampante non va o come nel tuo caso va cosi-cosi cominciare a cambiare pezzi a destra e sinistra causa solo altri problemi, poi è ovvio che il tubo in plastica è una soluzione tecnica orrenda e con il supporto in metallo vai meglio, ma realisticamente vai infinitesimamente meglio e non puoi beneficiare del miglioramento in quanto anche tutto il resto è un po fatto a cavolo e comandato da un principiante(sempre senza offesa)....i pezzi nuovi visto che costano soldi vanno ben pensati... se dai un pandino del 92 ad un neopatentato e lui ci mette le ruote del bmw(o di un ferrari) continua ad andare da neopatentato e con i limiti imposti dal pandino......dopo sto esempio è meglio che vado a dormire XD
  2. ciao allegro, con la frase " secondo layer e il piatto parte in avanti come se non riuscisse a ritirarsi ed in effetti è così " che dovremmo capirci? è una battuta non ti offendere, ma credo che nessuno (o almeno io) riesca a capire cosa intendi....dovresti spiegare il probema in modo chiaro.... nella foto vedo il layer 1 in punto il 2 in un altro e il 3\4 in un altro ancora giusto?!?....
  3. questo è il limite delle cinesi, se vuoi un sistema sempre affidabile devi prendere una brand da 2500 euro o piu', non ci sono altre strade possibili...... prendendo alla lettera quello che scrivi, cosi a naso ti dico che probabilmente i parametri usati sono critici in diversi punti(es. risentono della temparatura ambiente e delle dimensiooni del pezzo),insomma vanno bene per una stampa e male per l'altra....
  4. per il dondolio su Z mi sono espresso male, come ha deto anche caos cambia poco tra barre e carrelli ma o metti 4 barre o 2 carrelli,un aggancio a 3 puni non è il massimo per il discorso dei carrelli 2\4 anche qui cambia molto poco, il baricentro lontano dagli assi mi sta bene ma quanto peso è? come con i motori andiamo a lavorare con numeri talmente piccoli che sono inutili in una stampante 3d, io butto sempre un occhio al rapporto qualia'\prezzo spendere il doppio per avere una correzione < di 0,005mm in una stampante 3d non ha senso. sull'asse X l'unica cosa da tenere a mente è ridurre l'inerzia e per questo ti ho detto di usare un profilo piu' piccolo, il fatto che il profilo sia a liscio sia sopra che sotto è inutile(meno utile che ridurre l'inerzia) se la parte sopra è piu' bassa non ti cambia niente(nel caso a 2 carrelli)..... per il paralluman, quando intendo che è morbido intendo che è piu' morbido dell'acciaio,ovvimante è sempre un metallo....anche qui il mio ragionamento era incentrato sulla praticita'\costo, 3mm di ferro pesano poco piu' di 5mm di alluminio(a naso) e alla domanda conviene ridurre l'inerzia di cosi poco spendendo il triplo? no! perche il ferro è anche piu' resistente poi se per X motivo l'alluminio lo prendi a prezzo scontato il discorso cambia
  5. @Materia per l'asse Z il binario è sprecato, per Z puoi usare anche le barre da 8\10mm, 2barre per ogni lato dei motori. i profili 4040 come sopra foorse sono troppo grandi anche con un 3030 vai bene.... per X perche un 6060? meno peso metti meglio vai anche qui direi un 3030 perhce un doppio carrello su X? come ti ho detto il binario solletica all'idea di andare morbido su una stampantina 3d, 1 per lato basta e avanza magarin invece del 9 il 12 puo' essere un idea migliore il paralluman è una lega di alluminio studiata peer essere morbida e quindi non è idonea all'utilizzo strutturale ed inoltre costa una fucilata ed ancora di piu' costa tagliarla a laser(tempo triplo rispetto al taglio del ferro e nel caso di spessore 5mm la diimensione minima del foro sulla alstra è 5,2mm) io ti consiiglio di usare acciaio....
  6. i risultati piu' che ottimi li raggiungi con qualsiasi stampante, quando avrai trovato le impostazioni corrette per questa stampante, stampera' con una qualita' praticamente identica a quella di una amakerbot da 4.000 euro......(infatti entrambe usano tecnologia fdm) la differenza tra le stampanti cinesi e meno cinesi sta solo nella criticita' del sistema, criticita' che non si risolve mai! stesso discorso con la tronxy(che ho, e reputo una buonissima stampante cinese) se impostata bene stampera' alla grande anche se ha pezzi di plasticaccia e cuscinetti ovali..... l'unico motivo per prendere la x5s è se ti interessa avere una superficie di stampa piu' ampia.... la cinghia mi sembra lenta oppure la puleggia anteriore è troppo bassa vedo che la cinghia fa un angolo molto piu' acuto nella parte superiroe rispettto a quella inferiore....magari mi sbaglio ma dalla fotot mi sembra cosi....
  7. estrusore mk 8--->quello che hai va piu' che bene, a mio parere sono soldi buttati.se quello che hai non è rotto, con un altro esttrusore non migliori nessun fattore(qualita',velocita',etc..) cuscinetti esse z--> dato che ci sei cambiali tutti!! ma la qualita' costa tanto, se prendi cuscinetti da 6\7euro sei nella stessa condizione di adesso..... 40 euro per 1 cuscinettto qui: https://it.rs-online.com/web/p/cuscinetti-a-sfera-lineari/4232251/ sistema flottante---> non ho capito cosa intendi.... cinghie da 1cm????? è una stampantina 3d non una gru.... cinghie da 6mm in gomma..... amazon tutti pareri personali (tranne le cinghie che 1cm sono per le gru), la tua è una stampante di bassa qualitta' meccanica sotto ogni punto di vista(coome tutte del resto), non conviene cambiare parti funzionanti con altre di qualita' superiore perche il sistema in se rimane critico, per ottenere un X vantaggio dal pezzo Y devi cambiare altre 1000 cose che praticamente equivale a fare una stampante nuova... P.S nella foto la cinghia del piano sembra strana.....controlla
  8. heheheheh...l'idea era proprio questa ma nemmeno io sono un gran saldatore,quindi tra tagli laser e saldatori capaci sto chiedendo un bel po' di favori per renderla possibile......vediamo come va a finire.....
  9. no al contrario,penso che gli mgn siano la scelta ideale....le piastre andrebbero fatte in acciaio ma costa troppo e sinceramente pensavo di togliere i profili 4040 e usare ferro 3030...XD per il sito dove reperire il tutto le scelte sono poche...bangood,aliexpress e gearbest.... guide complete sulla configurazione di marlin non ci sono, solo piccole guide per risolvere un singolo problema qua e la e guide molto basilari.....
  10. @Materiaconcordo con leouz, i binari sono sempre la cosa migliore, le barre ed i relativi cuscinetti sono sempre uno schifo( sulla mia zortrax le barre in "acciaio" si sono tutte arrugginite dopo 1500 ore di stampa ed i cuscinetti sono andati dopo 900 ore...ed era tuttto qualita' zortrax) conviene prenderle dalla hirwin....dipende, va considerato che sono pensate per utilizzi industriali quindi i dolci movimentti di una stampante 3d sono uno scherzo per un binario che sia cinese o che sia di marca e da qui due possibili filosofie. ne prendo uno fatto bene che durera' piu' della stampante! intanto ne prendo uno e quando si scassa ne prendo un altro tanto costa 1\3-1\4 dell'altro riguardo i motori e alla loro precisione ci sarebbe da parlare per giorni....riassumo! a marli interessa solo quanti step\mm fai da 1 a 1mln non gli cambia niente. c'è il problema di tipo elettronico, per generare il micropasso le bobine del motore vengono alimentate con varie "intensita'" di corrente, decrescendo su una bobina e aumentando sull'altra.Il problema è che nelle posizioni al limite il rotore si troverà tenuto in posizione da una corrente alta in una bobina e bassa nell'altra. In questo caso la coppia di mantenimento nel verso della bobina in cui c'è poca corrente sarà bassa e quindi il motore potrebbe muoversi nella direzione opposta anche se sottoposto a forze basse perdendo quindi il passo, ovviamente questo quando stai tentando di avere una precisione molto alta 1\16-1\32 risoluzione massima: nema 17 0,9* 1\32 step--->12857passi\giro---> puleggia supponiamo di avere una 20 denti gt2 circa 65mm giro--> risoluzione minima 0,005 ha senso avere questa risoluzione su una fdm? anche con estrusore da 0,1 direi di no. nema 17 1,8* 1\32 step--> uguale a sopra--> 0,01--> con un 0,1 non ha molto senso lo stesso questo era per farti capire che la precisione nella fdm è relativa..... la risoluzione ottimale la ottieni con un 1,8* a 1\8 step--> 0,03 se vai di estrusore 0,2\0,1 con lo 0,9* 1\8 ha senso averla a 0,015 ma questo comporta stampe lente e di piccole dimensioni. per tornare sul discorso della meccanica la mia idea di stampante 3d con 2 estrusori da 0,4 area di stampa 60cm veloce e precisa è questa in foto. profili 4040, in verde i binari mgn15c in rosso lastre di ferro da 3mm, per asse x nema 23 gli altri 17.
  11. CIAO materia, sono interessato al progetto in quanto sono in fase di progettazione anche io....magari ci aiutiamo a vicenda ti rispondo al volo che vado di corsa poi stasera magari entro piu' nel dettaglio.... per x e y evi usare le cinghie in quanto sebbene meno precise delle viti (poco meno) sono moooooolto piu' veloci mentre per z dove la velocita' non conta puoi usare le viti che seppur piu' lente sono piu' adatte allo scopo ed inoltre offrono il vantaggio di essere piu' precise..... che dimensone di stampa avevi in mente?
  12. ok! video chiarissimo per far arrivare il piano ad una altezza "normale"dovrai agire maggiormente(svitando) sulle viti laterali e poi in maniera minore agirai (avvitando)la vite frontale. quando sviterai le viti laterali il piano si alzera', e quindi avrai' il piano troppo alto davanti e sempre troppo basso dietro, a questo punto avvitando la vite frontale la parte posteriore del piano salira' e quella frontale si abbassera'....quando avari trovato una posizione decente vai di foglietto per il fine tuning ma non usare il biglietto da visita perche mi sembra troppo spesso.... p.s. si il biglietto è troppo speso (circa 0,3mm) a te serve qualcosa max 0,22
  13. @AndKingA ti ha dato un ottimo consiglio su come regolare il piano(è sicuramente la cosa migliore da fare) aggiungo solo che uno spessimetro al posto del foglio sarebbe ideale.... non capisco una cosa.... se regoli il piano parallelo all'estrusore coem ti ha indicato perche dici che la parte posteriore è troppo bassa? magari un video almeno capiamo il problema?
  14. # # KeepAlive: Whether or not to allow persistent connections (more than # one request per connection). Set to "Off" to deactivate. # KeepAlive On---->off # # MaxKeepAliveRequests: The maximum number of requests to allow # during a persistent connection. Set to 0 to allow an unlimited amount. # We recommend you leave this number high, for maximum performance. # MaxKeepAliveRequests 100 # # KeepAliveTimeout: Number of seconds to wait for the next request from the # same client on the same connection. # KeepAliveTimeout 100 ma hai provato con il baud rate? comee ti ho detto è una soluzione a naso questa che nasconde e non risolve il problema mentr eil baud rate potrebbe proprio essere la causa del problema
  15. cambiala perche va male e magari è proprio questo il problema. per trovare la riga fai ctrl+f che apre lo strumento cerca
  16. @pepponz è una riga di codice nel firmware merlin, perche usi 250000 di baudrate? so per certo che causa diversi problemi, hai provato con 115200?
  17. non ho scritto nulla finora perche non sono sicuro della soluzione, ma visto che sono giorni che ci giri intorno provo a dire la mia andando un po' a naso...... (host_keepalive_feature) restituisce in output il messaggio "busy" se la stampante non accetta comandi......e sembra il tuo caso... disabilitandolo forse nascondi il problema e riesci a farla funzionare, anche se il problema in se rimane....
  18. è il caso di sostiiture la scheda madre e vedere che succedede con una nuova...
  19. bè....il fumo non è un buon segno....quando i ciircuiti fumano vuol dire che stanno bruciando e quindi ""qualcosa"" che serviva ormai è appunto andato in fumo..... purtroppo credo che la scheda madre sia andata a farsi benedire.....o sarei molto sopreso del contrario.... che iintendi per i 4 fili selle resistenze? heat bed e estrusore?
  20. il tuo problema è un primo layer troppo alto, il filamento non aderisce a "niente" quando escee dall'ugello e raffreddandosi in aria tende a formare questi cerchi. visto che da quello che posso vedere non hai tanta esperienza il mio consiglio è di non toccare la calibrazione visto che sei "vicino alla perfezione" ma di abbassare l'alezza del primo layer di pochi centesimi da software. es. mettiamo che adesso sei a 0,25 di primo layer,lo porti a 0,2
  21. FoNzY

    Buongiorno a tutti !

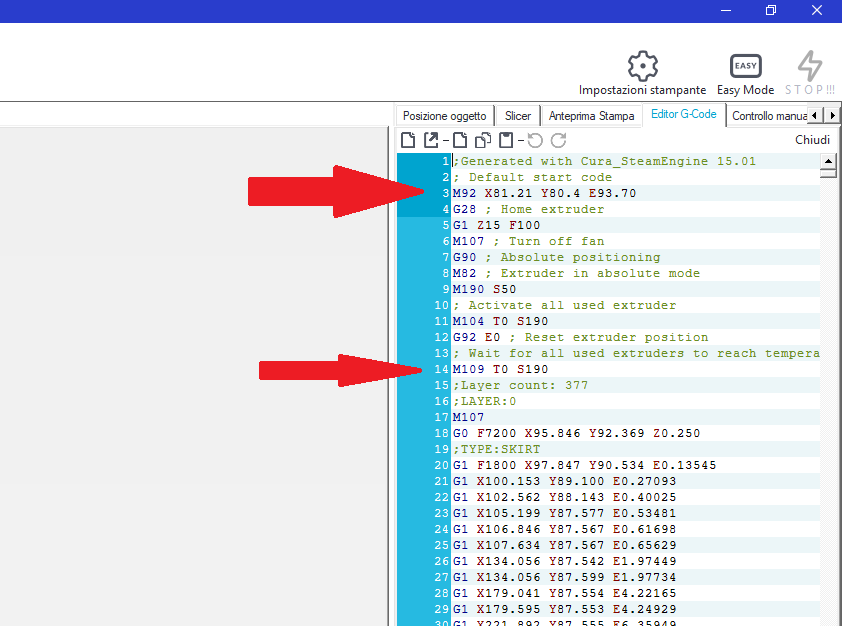

    ciao matteo, guide vere complete su l'uso dei software come repetier non credo esistano, in internet trovi delle mini guide concentrate sul risolvere un singolo problema. le parti dove ti devi concetrare nel settare repetier sono, velocita' di stampa che piu' è bassa e meglio andranno le cose(in linea di massima), altezza layer che normalmente per una prusa è intorno a 0,2mm, e altezza del primo layer e relativa calibrazione piano(piano parallelo e piano a 0) parlando della calibrazione del piano, tutti i principianti sbagliano l'altezza del primo layer infatti le stampanti cinesi non hanno un sistema efficente per portare il piano a 0 in quanto la sua altezza varia in base alla regolazione delle viti per renderlo parallelo( ma questo non varia la posizione dell'end stop che era a 0 indipendentemente dalla posizione delle viti che in oogni caso modificano l'altezza del piano) molti consigliano la storia del foglio di carta tra piano ed estrusore, io ti consiglio di usare uno spessimetro di spessore pari all'altezza del primo layer impostata da software. se la stampa non si attacca al piano spegni la macchina durante il primo layer e regoli il piano usando lo spessimetro (tra piano ed estrusore)questa singola regolazione ti consentira' di avere il piano a 0,il piano parallelo e un primo layer delle dimensioni effettive impostate da software.(un primo layer buono è la base per una buona stampa) per i software di disegno c'è anche sketchup da usare con il plugin .stl export, sketchup ha i suoi limiti ma è molto piu' intuitivo per un principiante nella modellazione 3d.....
  22. si esatto, sono tutte identiche! e purtroppo si, o spendi 1500euro oppure dovrai risolvere sempre e continui problemi......
  23. ciao giovanni, con un budget di 500 euro purtroppo è inevitabile smanettare su firmware,cinghia,supporti etc... se vuoi evitare queste cose devi passare a modelli dal costo di 1500 o +... al tuo occhio inesperto sembrano tutte valide ma in relata' nessuna è valida, sono tutte estremamente critiche ma una volta trovate le impostazioni "ottimali" funzioneranno senza troppi intoppi quanto è impostante la diffusione del modello? tanto in quanto piu' il modello è famoso e piu' facilmente troverai informazioni in caso di problemi
  24. intendevo, velocita' generali, riempimento,altezza primo layer, altezza degli altri layer.....
  25. non è che hai scaricato la versione 32bit?
×
×
