  1. No. Ecco un video. Che tra l'altro ho visto che lo slicer "Slic3r" ha già questa funzione. Ma non ho ben capito se bisogna attivarla in qualche modo. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  2. Salve a tutti e rieccomi dopo un po' di tempo. Visto che devo rimanere a casa per positività al covid. Bene. Stavo vedendo su Instagram che ci sono stampanti che stampano in maniera non planare. Forse avete già preso questa discussione e sinceramente non sono andato a vedere. Però volevo sapere, è una questione di firmware Marlin o di uno "slicer" specifico? Inviato dal mio Mi Note 10 utilizzando Tapatalk
  3. Il sistema delle cinghie sovrapposte non lo conoscevo. Sembra interessante. Comunque sia cremagliere, viti a ricircolo ecc richiedono, come dite voi troppa precisione meccanica. E anche costi abbastanza elevati. Penso che rimarrò sulle cinghie. Vorrei ancora chiedervi la scelta delle guide lineari. E come applicarle. Magari qualcuno ha avuto esperienza con queste guide. Io non le ho mai prese. Sembrano molto robuste, nel senso che hanno tutti quei buchi di fissaggio, ma il binario mi è sembrato abbastanza robusto da tenere per esempio l'estrusore, senza per forza di cose fissare il pattino su una barra di alluminio. Sicuramente ci sono dei parametri da tenere in considerazione. Che dite? Inviato dal mio Mi Note 10 utilizzando Tapatalk
  4. Salve a tutti. Avevo in mente di poter progettare la struttura di una stampante 3D con guide lineari. Per far muovere sugli assi mi era venuto in mente di utilizzare delle cremagliere al posto delle cinghie. Secondo voi è possibile e potrebbe funzionare allo stesso modo delle cinghie meglio o peggio? Inviato dal mio Mi Note 10 utilizzando Tapatalk
  5. Ciao l'anello di ferrite lo hai messo sui cavi del display o sull'alimentazione? Inviato dal mio Mi Note 10 utilizzando Tapatalk
  6. Questa cosa è purtroppo fastidiosissima in quanto a volte potrebbe fermare stampe che altrimenti andrebbero benissimo. È una o più spire che sono passate sopra alla spira che ha il capo che va all'estrusore. Quindi prendi il rocchetto. Prendi il capo e lo fai scorrere sotto la spira che lo tiene sotto. In modo da liberarlo. Questo problema accade perché quando togliamo il filamento dalla stampante potrebbe capitare che qualche spira vada sopra a quella con il capo. Quindi quando andiamo a rimettere il rocchetto se non controlliamo prima questa cosa potrebbe capitare il fattaccio. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  7. Ho pensato anche io all'alimentazione, Ho già visto da pertutto, ho anche spruzzato un pulisci contatti. Come dicevo c'è un modulo wifi nella scheda Arduino, ma questa comunque che sia in funzione o meno, é sempre alimentata. Una cosa che ho notato é che dopo che l'ho programmata, per fare da telecomando, allora sembra che abbia cominciato a fare così... Però potrei anche sbagliare. L'alimentatore della ender 3 non é uguale a quello della ender 3 pro. Mi sembra che quello della pro é della meanwell. Quello che devo controllare come dicevi é il ripple, mi metterò con l'oscilloscopio direttamente all'uscita dell'alimentatore. Probabile che posso risolvere con un condensatore sull'alimentazione? Però l'alimentatore ha già dei condensatori in uscita. Vedrò e vi saprò sapere. Per ora grazie. Magari se c'è qualcun altro ha avuto questo tipo di problema e ha risolto.
  8. Salve a tutti. Ho una Ender 3 e ho sostituito l'elettronica Melzi con una Ramps 1.4. collegata come tutti sapete con la scheda Arduino mega. Ultimamente il display mi da questi problemi. Vi posto un video così si capisce meglio. Praticamente si vedono quelle lineette orizzontali. Sembra che ci sia un disturbo da qualche parte. Ho messo per l'auto livellamento uno switch con un servo che lo posiziona per misurare. Poi la scheda Arduino, non è la solita conosciuta ma ha in più un modulo wifi, della robotdyn. Naturalmente ho attivato e programmato il modulo wifi per fare da telecomando per la gopro per fare dei time lapse. VID_20200529_190340.mp4
  9. Un piacere aiutare. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  10. Ok. Solo per avere un po' di chiarezza, la mia immagine di stampante cubica sarebbe una stampante corexy? Scusate la mia ignoranza ma la differenza tra una corexy e una cartesiana quale? Per me cambia solo che una "cubica" ha un telaio più rigido e solido e quindi una meccanica più precisa. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  11. Le guide? Immaginavo per il mio progetto quelle mgn. A ricircolo di sfere. Immagino che quelle siamo il minimo per una buona stampante. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  12. Bè sì se pensiamo al peso del piatto sicuramente. Dicevo un solo motore, perché il piatto, quando inizia a stampare va verso il basso e il motore non dovrebbe avere grossi problemi a scendere. Al massimo quando risale per fare l'homing. Per il mio progetto che ho in mente sto cercando di capire i costi, perché farla cubica ha costi maggiori, sicuramente. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  13. Più o meno sì la prima che si vede nel sito però non è con il telaio cubico. la seconda se scorri verso il basso è quella che intendo io con il telaio intorno al piatto e comunque per l'asse Z c'è un solo motore perché il piatto è sorretto da un supporto che andrà a scorrere sulle guide dell'asse Z. le guide per farle salire e scendere basterà un solo motore. Non so se mi sono spiegato bene Inviato dal mio Mi Note 10 utilizzando Tapatalk
  14. Ciao. Certo che si può fare. Io infatti ho in progetto di eliminare il telaio della Ender 3 e rifarlo con un progetto che ho io in mente. Cioè una stampante cubica con il piatto che scende invece di fare avanti e indietro. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  15. Si infatti. Nel caso lo posso ristampare in petg o ABS. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  16. Anche questo è vero. Speriamo bene. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  17. Ciai ragione. [emoji23][emoji43] Inviato dal mio Mi Note 10 utilizzando Tapatalk

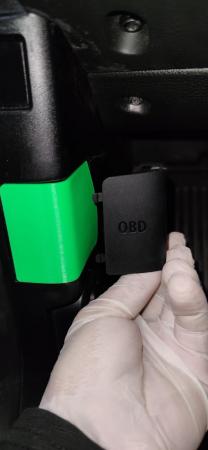

  18. Messo sulla parte dove andava l'originale. Scusate se vi rompo le scatole ma quando l'ho messo sulla parte dove andava l'originale mi so sentito troppo orgoglioso. Non si vede molto bene è tutto nero li.
  19. Ti ringrazio e hai detto bene, ragionevolmente. Purtroppo non è venuta proprio uguale per via delle mie limitate conoscenze tecniche di disegno CAD, non a caso inizialmente chiedevo se qualcuno lo aveva già disegnato. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  20. No perché al tatto sebra abbastanza solido. Spessore 2 mm filamento sunlu. Inviato dal mio Mi Note 10 utilizzando Tapatalk

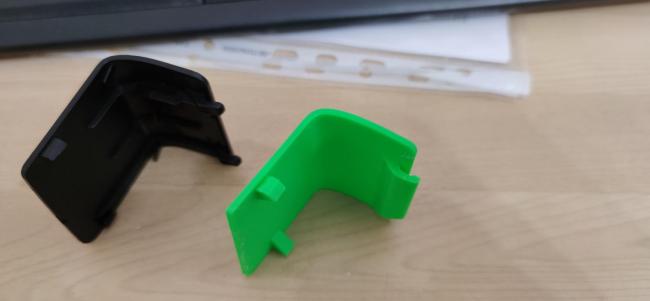

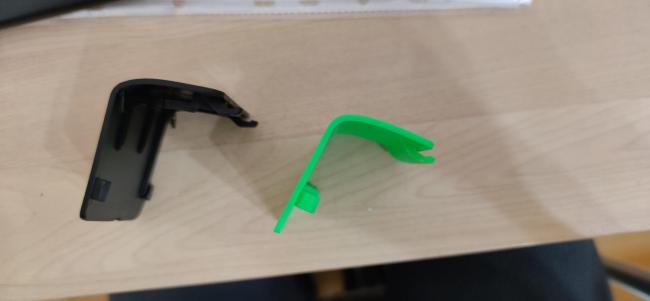

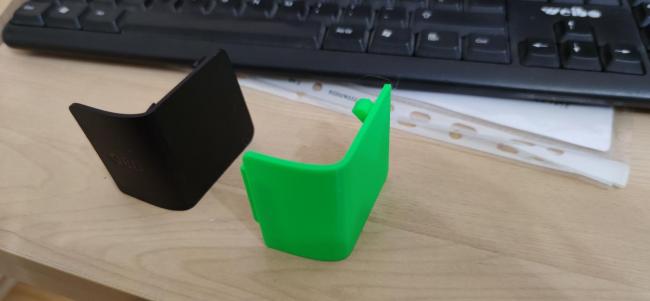

  21. Rieccomi qui finito di stampare questo è ciò che ho provato a disegnare ed è quello che è venuto fuori. I denti dell'originale, quello più grandi, li ho fatti lunghi quanto il bordo, perchè ho pensato così era più solido, visto che sono quelli che reggono il pezzo. Posso chiedere un vostro parere?

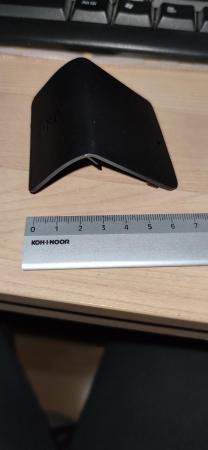

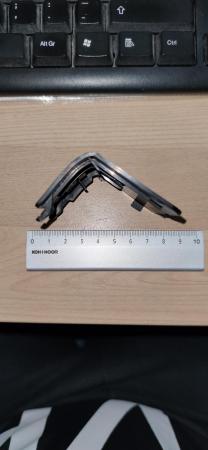

  22. Si si. Infatti ho fatto una foto e vicino ci ho messo un righello in questo modo potevo prendere le misure "giuste". Il mio problema è che sapevo anche come disegnarlo in qualche modo. Ma non sono riuscito a farlo proprio uguale. Apposta chiedevo se qualcuno lo aveva già disegnato. Su thingiverse c'è un modello praticamente uguale ma invertito. La parte che mi serve lunga è corta e viceversa. Poi ci sono i gancetti che si trovano nella parte sbagliata. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  23. Allora scusate il ritardo. Vi dico dove sono arrivato. Ho fatto una prima bozza del disegno seguendo le linee del pezzo. Praticamente ho fatto una foto del profilo del pezzo e da lì ho tracciato la linea seguendo tutte le curve dopodiché o estruso fino alla larghezza del pezzo. Poi ho fatto i vari tagli degli angoli con le curve che ci sono come in foto. Naturalmente sono andato ad occhio e ho stampato il primo pezzo di prova, ho visto che si adagia abbastanza bene. Purtroppo è venuto un po' più corto ai lati come vi dicevo. Lui mi ha detto che anche se era un po' più corto non faceva nulla. Ho aggiunto al disegno dei dentini sempre misurati e rimiaurati. Ora sto stampando il secondo pezzo, spero definitivo. Qua do finito di stampare vi mando la foto di come è venuto e magari mi dite. Inviato dal mio Mi Note 10 utilizzando Tapatalk
  24. Salve a tutti, è la prima volta che scrivo riguardo alla modellazione 3d, ho sempre scritto su stampa 3d. Ho questo piccolo problema, mi hanno dato una cover di una BMW, che serve a coprire la porta OBD del veicolo. Questo piccola cover ha curve forse un po strane, vi mostro le foto. Ho provato a rifarla con fusion 360 e una prima bozza e poi stampata sembra che si alloggia abbastanza bene però ho visto che mancano almeno 5mm da un lato e 5 dall'altro. non è che si possono trovare file già disegnati di questi pezzi un pò particolari? se no come posso fare con fusion 360?
  25. Può dipendere anche da come lo stampi. Anche se cambia poco.
×
×
